浮标液位计

        FX-UFZ浮标液位计有简易型和防风型，利用浮力与力平衡原理，在容器内放置一只与被测介质比重相符的大浮子，使其永远浮在介质液面上，随着被测液体液位变化升降，该浮子用钢缆与另一只小浮子连接，小浮子可放置与刻度旁边，也可加装磁钢放置于测量筒内驱动刻度翻珠用来指示容器内液位高度。
浮标液位计广泛适用于电力、石油、化工冶金环保、船舶、建筑、食品等各行各业过程中的高罐容器液位测量与控制。
工作原理：

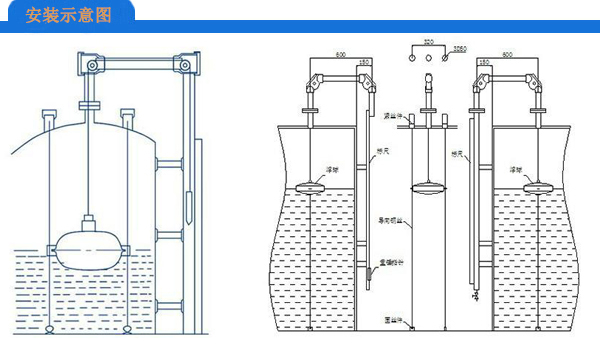

钢带浮子液位计由浮标、连接钢丝、导向滑轮、重锤指针、显示标尺等五部分组成。
1、浮标：浮标是用两个不锈钢（或碳钢）空心圆锥体和一个不锈钢（或碳钢）空心圆柱体焊接而成，并在浮标两侧焊有导向环起导向作用，浮标的作用是直接把液位变化的浮力转给钢丝，使钢丝将液位变化转送给重锤指针，实现液位变化的现场指示。
2、连接钢丝：连接钢丝的一端吊着浮标，另一端连接重锤指针，中间部分封闭在钢管内。
3、导向滑轮：根据现场液位罐的几何形状和仪表安装要求设计，又连接钢丝导向滑轮核定滑轮外壳两部分组成，主要作用是为连接钢丝导向，系统转动的阻力减少。
4、重锤指针：中间是指针形式，指针所指相应的标尺数值即为测量液位高度，是随浮标的变化随连接钢带进行同步运动。
5、显示标尺：表面刻好标准数值，以厘米为单位，每节高度为1米。
浮标液位计根据力平衡原理设计，当罐内液位处于某一位置时浮标重量W，重锤指针重量W1 和浮标浸在液体中所受浮力F，整个系统中摩擦力f，四力处于平衡状态（即W-F- W1-f=0）。
当液位上升时，由于钢丝（3），吊着浮标（2）沿导向钢丝（4）被浮起，液体浮力，F增大，使原平衡系统地四力失去平衡，在重力的作用下，重锤指针（8）向下滑行，同时也连续地在标尺上指示液位的上升高度。
当液位下降时，浮标浮力F减少，使钢丝与液体同步下降，由于浮标的重量大于重锤指针的重量，使指针向上运动，同样在液位连续下降变化时，重锤指针能随之连续地指示液位的下降情况，从而达到准确测量液位变化的目的。
技术参数：
  1、工作压力：常压。
  2、介质密度≥0.6g/cm3。
  3、测量范围：L=20m内的任意指定测量范围，对于大于20m的范围由用户指定，按特殊规格。
  4、现场指示精度：±10mm。
  5、被测介质温度：-30℃/300℃
  6、导向钢丝安装垂直度：≤±5°。

浮标液位计选型表：

FX-UFZ	浮标液位计
代 码	控制方式
1 2	简易型，浮子直接指示刻度 带翻板箱，翻珠指示刻度
代 码	接液材质
P4 P6	304不锈钢 316不锈钢
代 码	安装方式
5 8 10	DN50 DN80 DN100
测量范围	□□□mm
