磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。
磁翻板液位计根据安装方式可分为：侧装式磁浮子液位计、顶装式磁浮子液位计
UFZ顶装式液位计适用于卧罐、槽罐、地埋罐等储罐的测量，适用方便安全，也可以配置磁浮子远传变送器，进行信号传输4-20mA，根据客户定制要求也可以配置Hart协议；

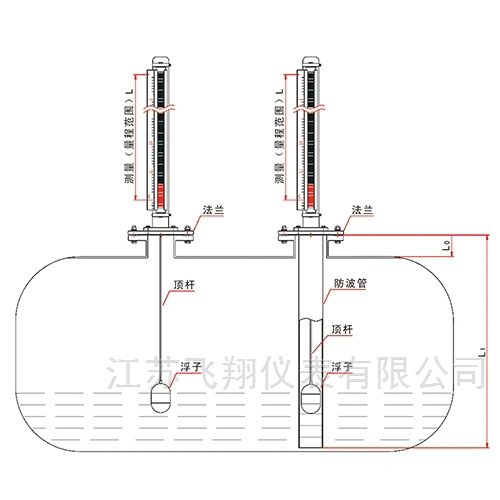

顶装式磁浮子液位计因涉及到浮子直径等问题，zui低标准连接法兰是DN80，量程较小的情况下，正常配置顶杆及浮子，若量程较大，或罐内液体有较大波动，需配置导管，防止浮子有波动；
顶装式磁浮子液位计技术参数：
1.测量范围：500～5000mm
2.介质温度：-80～450℃
3.介质密度：≥07g/cm3
4.安装方式：顶装
5.安装法兰：常规DN80（其它规格订货时说明）
6.防护等级：IP65
7.测量精度：±10mm
8.输出信号：4～20mA或4～20mA+HART
9.防爆等级：dIIBT4～6、iaIICT4～6
10.材质规格：不锈钢304/316、304/316衬四氟、钛合金、塑料
技术参数 | ||
名称 | FX-UHZ系类防腐磁翻板液位计 | |
分类 | 侧装型 | |
适合介质 | 腐蚀性液体 | |
介质压力 | 25.0Mpa及以下 | |
介质温度 | -40~450℃ | |
介质密度 | ≥0.5g/cm³ | |
介质粘度 | ≤0.05Pa·S | |
测量范围 | 0～12m | |
显示精度 | ±10mm | |
接液材质 | 不锈钢、PVC、Ti | |
连接方式 | 法兰、螺纹 | |
报警开关 | 触点容量 | AC220V 0.5A、DC24V 0.8A |
开关类型 | 无源、干接点 | |
开关形式 | 常开、常闭、自保持 | |
电气寿命 | >10万次（和控制功率有关） | |
上限负载电流 | 3A | |
zui大接触电阻 | 150MΩ | |
变松输出模块 | 输出信号 | 4～20mA/HART/RS485 |
负载电阻 | 500Ω | |
供电电源 | DC24V 50mA | |
环境温度 | -40～60℃ | |
出线口 | M20*1.5 | |
防爆形式 | 隔爆型Ex dIICT6 | |
本安型Exia IICT6 | ||
